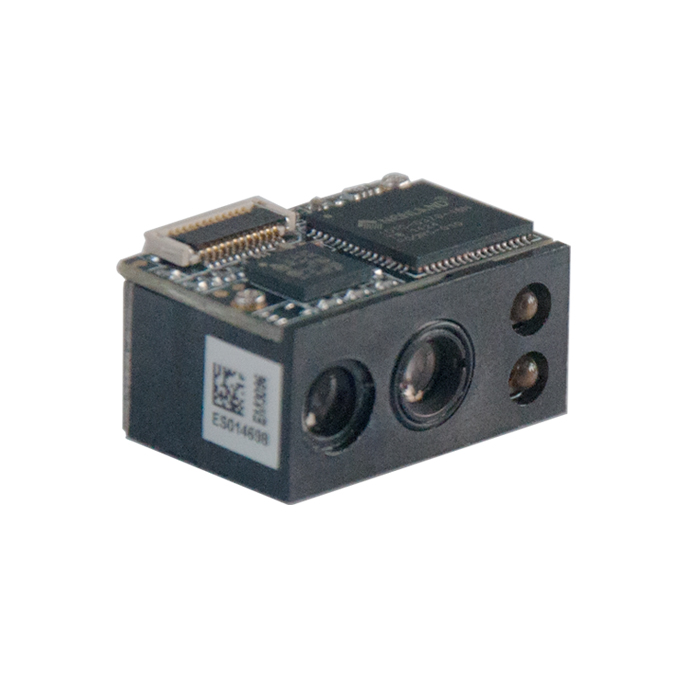

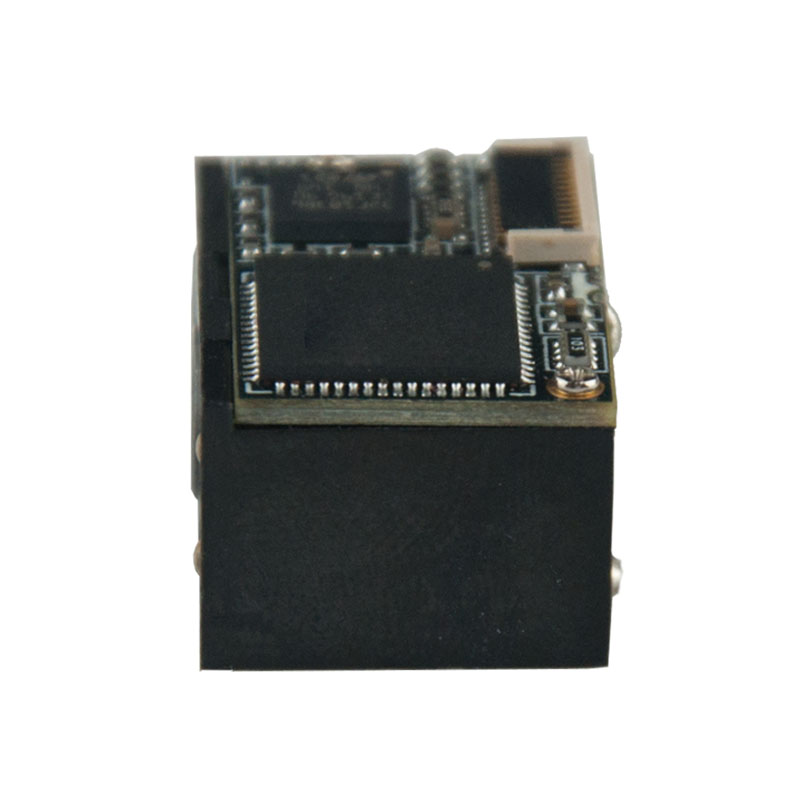

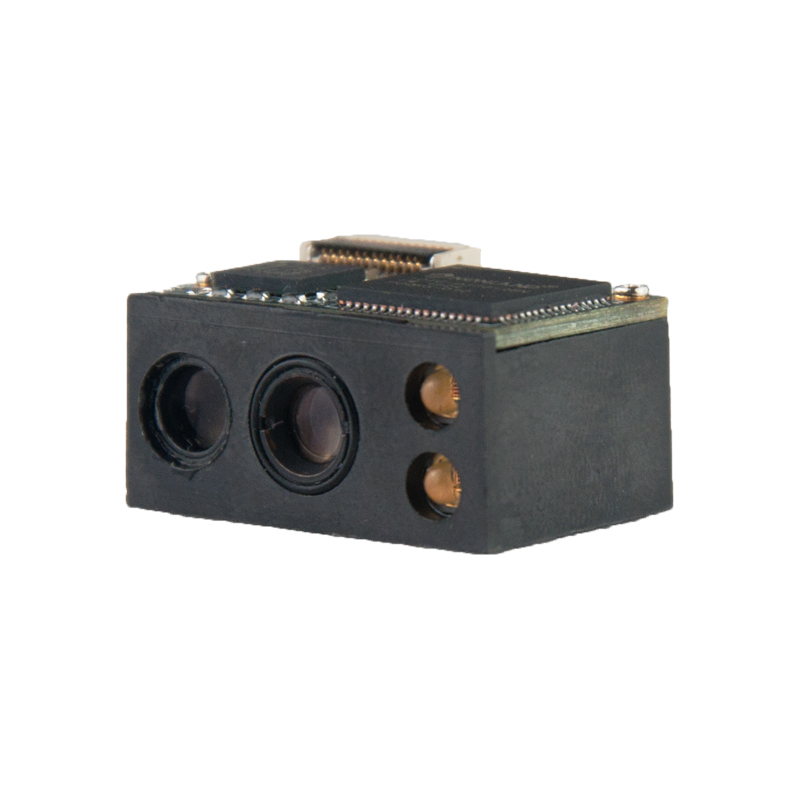

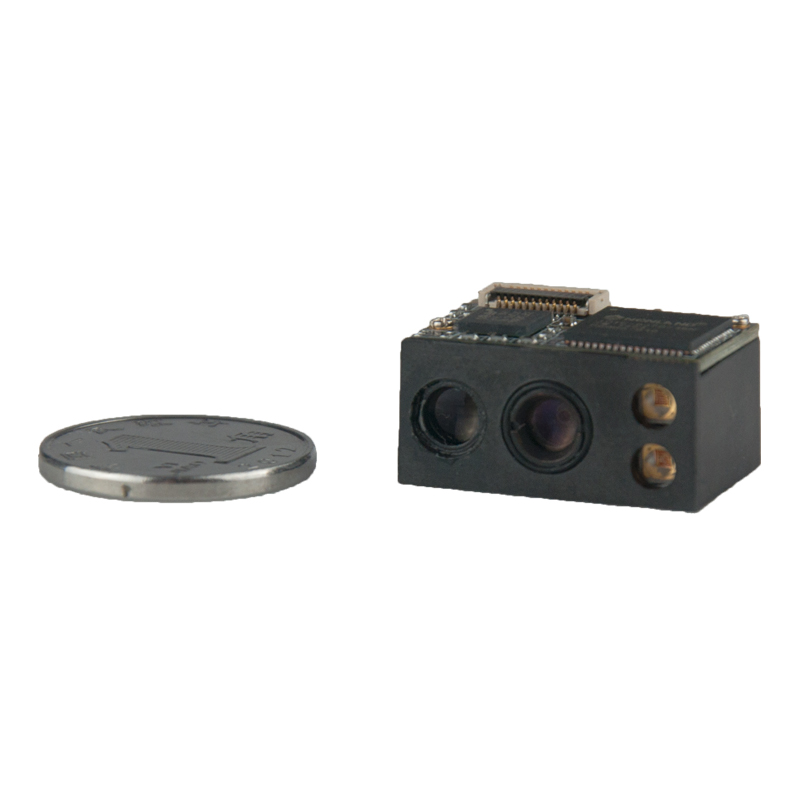

EM3096二維掃描模塊

所屬類別:二維條碼掃描模塊

產品編號:EM3096

瀏覽次數:25996

產品簡介:
【手持終端專用二維碼掃描頭】EM3096的完全一體化設計,在極小的尺寸內完全集成圖像采集、照明瞄準和解碼器,既小又輕,性能強勁。適合嵌入各種行業的產品中使用,如數據采集器、抄表設備、檢票機、PDA等。

詳細介紹 / Details

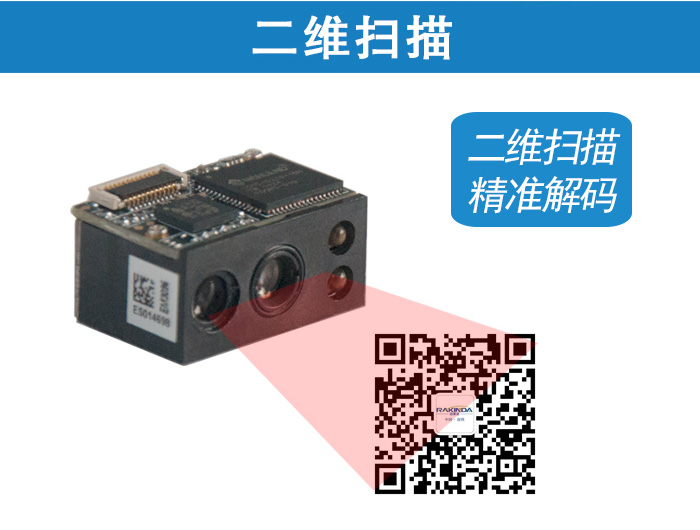

EM3096二維掃描模塊,應用了國際的芯片化新大陸智能圖像識別技術,開創影像式二維碼識讀引擎的新時代。二維解碼芯片,將先進的圖像識別算法與先進的芯片設計與制造技術融合,可識讀各類主流一維條碼及標準二維條碼(PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各種版本)。還支持識讀GS1-DataBarTM(RSS)條碼,包括Limited、Stacked、Expanded等版本。

【行業應用】

1、EM3096嵌入智能平板終端用于智慧醫療、倉儲物流行業

2、EM3096嵌入智能POS機,用于支付寶、微信掃碼支付

【產品特性】

桌越的解碼技術

采用核心解碼技術,可快速識讀各類品質的條碼。

接口豐富

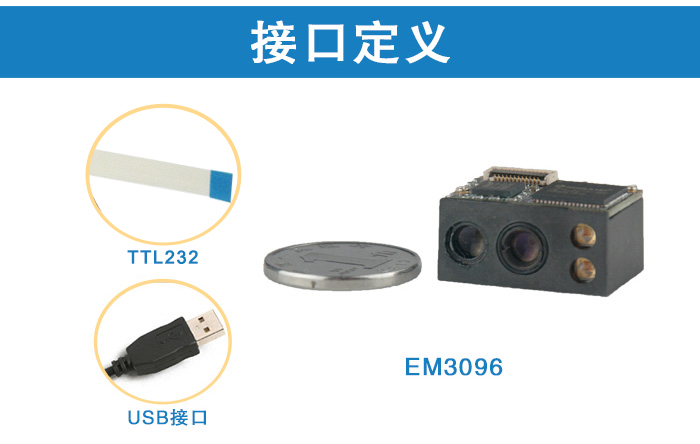

提供USB和TTL232接口,滿足更多接口需求。

高集成度

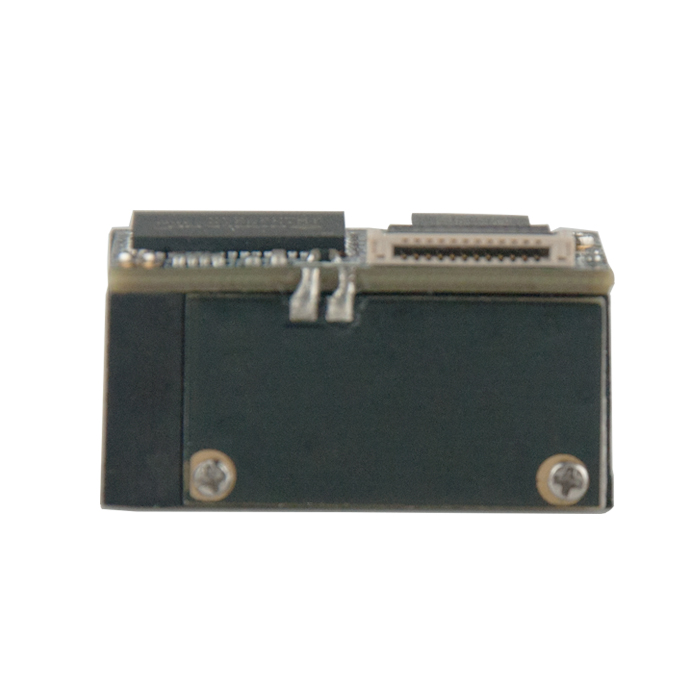

解碼板和攝像頭一體化設計,體積減小,可滿足各類極小型化應用的需求。

綠色低功耗

采用自主核心技術,大大降低運行功耗,延長設備使用壽命。


【產品參數】

掃描性能

圖像傳感器

752×480 CMOS

處理器

Newland IOTC 二維解碼芯片 48MHz

照明

紅光LED 625±10 nm

識讀碼制

2D

PDF417, Data Matrix(ECC200,ECC000,050,080,100,140), QR Code

1D

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey等

識讀精度

≥ 5mil

識讀景深*

EAN13 (13mil)

55mm - 185mm

Code 39 (5mil)

55mm - 100mm

PDF 417 (6.67mil)

40mm - 130mm

Data Matrix (10mil)

40mm - 135mm

QR Code (15mil)

40mm - 160mm

符號反差

≥ 30%反射差異

識讀角度**

旋轉360°,傾斜±55°,偏轉±55°

視場角度

水平36°,垂直23°

機械/電氣參數

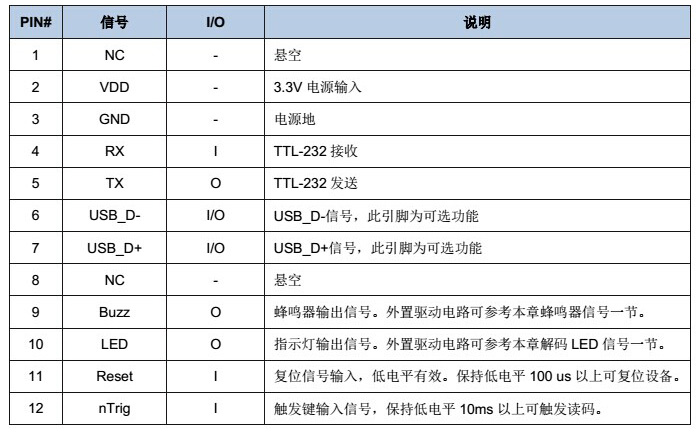

通訊接口

TTL-232,USB(可選)

額定功耗

0.76 W

工作電壓

3.3±10% VDC

電流 @ 3.3 VDC

工作電流

230 mA

待機電流

4 mA(不支持USB通訊);7 mA(支持USB通訊)

休眠電流

<5 uA

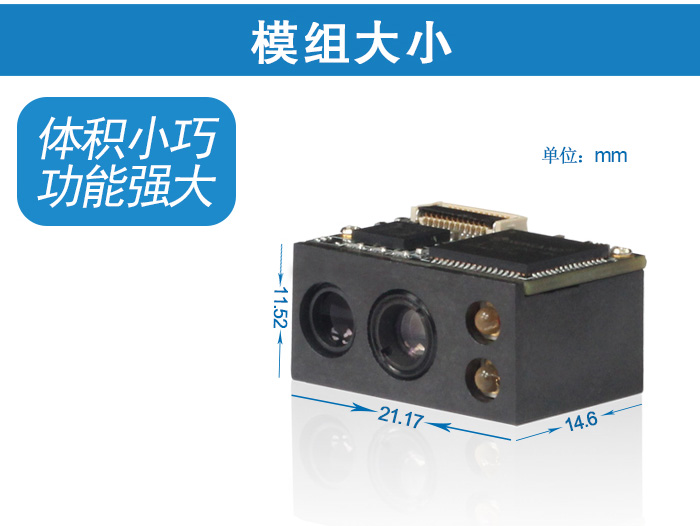

外觀尺寸

21.17(W)×14.6(D)×11.52(H)mm

重量

5.0克

環境參數

工作溫度

-20℃~ +60℃

儲存溫度

-40℃~ +80℃

工作濕度

5% ~ 95% ( 無凝結 )

環境光照

0 ~ 100000 lux(自然光)

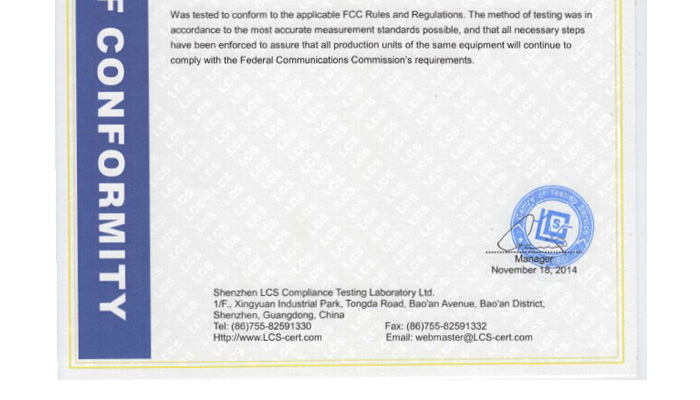

國際認證

FCC Part15 Class B, CE EMC Class B

配件列表

開發板NLS-EVK3000

NLS-EM3000的開發板,帶觸發按鍵和蜂鳴器,具備RS-232和USB輸出。

數據線

RS-232數據線

RS-232數據線,用來連接NLS-EVK3000和信息接收主機,帶適配器插口。

USB數據線

USB數據線,用來連接NLS-EVK3000和信息接收主機。

電源適配器

5V電源適配器,配合RS-232數據線給NLS-EVK3000供電。

其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60Hz.

測試條件:環境溫度=23℃;環境照度=300 LUX

測試條件:Code 39,3 Bytes;最小條空寬度=10mil;寬窄比=3:1;PCS=0.8;條碼高度=11mm;測試距離=120mm;環境溫度=23℃;環境照度=300 LUX
